型鋼生產在鋼材生產中占舉著較重要的地位。在大型鋼鐵聯合企業中有大型軋鋼廠，中型軋鋼機和小型軋鋼廠。型鋼軋機的種類很多，本節著重介紹650型鋼連軋機組。650連軋機組由兩架650立棍軋機和兩架650水平軋輥機組成，目前是中國較先進的型鋼軋機，采用先進的計算機自動控制。
一，650型鋼連軋車間工藝過程
650型剛連軋車間的工藝過程是：均熱爐——運錠車——800可逆式初軋機——900kn剪切機——45°角翻鋼機——650立棍軋機——650水平輥軋機——φ1800熱鋸機——冷床——型鋼矯直機——成品庫。
二，立棍軋機

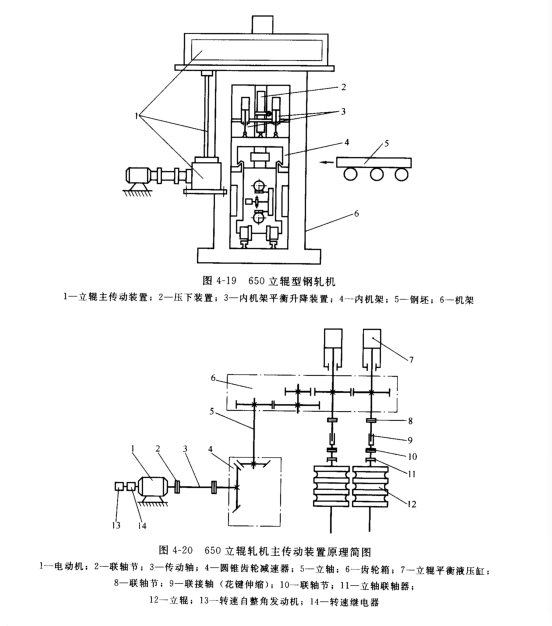

650立棍型鋼軋機如圖4-19所示，主要由機架，立棍主傳動裝置，壓下裝置，內機架，內機架平衡升降專職及換輥裝置等組成。
（一）立棍主傳動裝置
650李棍軋機主傳動裝置原理見圖如圖4-20所示，主要由電動機1，聯軸節2，傳動軸3，圓錐齒輪減速機4，立軸5，齒輪箱6，立棍皮你更液壓缸7，十字軸式萬向聯軸節8，傳動軸，扁頭聯軸節11及立棍12等組成。
主傳動電動機安裝在地面上，齒輪箱安裝在機架上面，電動機通過水平軸，圓錐齒輪減速器及立軸將運動核動力傳遞到機架上部的齒輪箱。齒輪箱由兩級圓柱斜齒減速器機齒輪減速器及立軸將運動和動力傳遞到機架上部的齒輪箱。齒輪箱由兩級圓柱斜齒輪減速器及齒輪座組成，齒輪座的作用是將運動和動力傳給兩個立軸。與兩立棍相對應齒輪的上面分別安裝有兩個液壓缸，用以平衡連接軸的重量。連軸軸中部位花鍵結構，其伸縮量為1005mm，允許軋輥升降，以便實現不同孔型的軋制。
