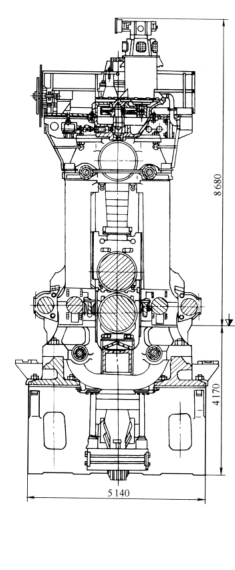

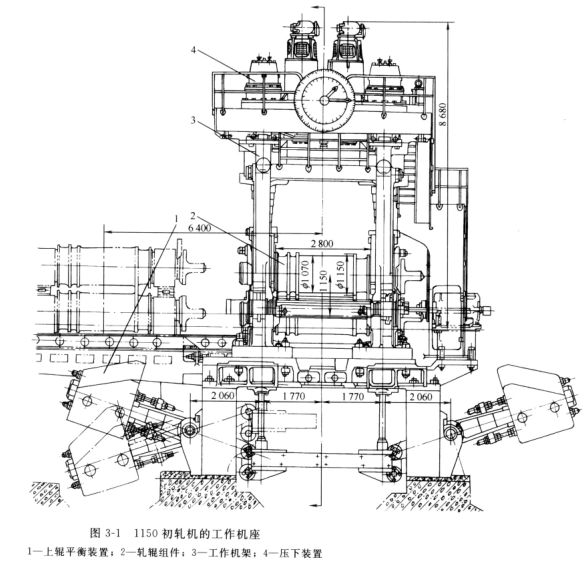

國產1150初軋機的主傳動形式為兩個低速直流電動機（功率4560kw，轉速0-70-120r/min）通過萬向連接軸分別傳遞兩個軋輥。上軋輥的主連軸器放在下軋輥主電機的上面。工作滾名義直徑為φ150mm，重車后較小直徑為φ1080mm，輥身長度為2800mm。1150初軋機的工作機座如圖3-1所示。他是由軋輥部件，機架部件，壓下平衡裝置等組成，但是每個部件都有其自己的特點，與板帶軋機和型鋼軋機不同。
1150初軋機軋輥部件的結構圖及立體示意圖如圖 3-2 及圖3-3所示。上軋輥放置在上軸承盒9及托瓦座 15 之間。瓦襯都是夾布膠木瓦，上軸承盒中有徑向瓦襯11 及肩瓦5，托瓦座中同樣也有徑向瓦襯14 及肩瓦。徑向瓦襯是用壓板 12定位。上軸承盒的腿插入托瓦座，并用螺栓 25緊固連接。初軋機與型鋼軋機不同點在于;在上軸承盒及機架間尚有一個上軸承座 7，上軸承座通過球面銅墊 4 與壓下螺絲1相接觸。軋制時，軋制壓力通過上軸承盒、上軸承座、球墊、壓下螺絲較終傳遞給機架上橫梁。在上軸承盒的上部有兩個突耳，突耳通過固定在上軸承座的螺栓 8使軋輥進行軸向調整。這種軸向調整的形式對于上軋輥移動量極大且次數頻繁的初軋機是較理想的，這也是軋輥部件中多設置一個上軸承座的原因所在。上軸承座法蘭內側鑲有耐磨滑板 28。
下軋輥放置在下軸承盒 20 與軸承蓋 16 之間。 下軸承盒承受軋制力，所以有較大的徑向瓦襯 19，軸承蓋 16不受力，只起防塵防鐵鱗的作用，所以僅有兩條很小的瓦襯 17。軸承蓋與下軸承盒用螺栓 25 相連接。下軸承盒上同樣有兩個下突耳，通過螺栓 22 進行軸向調整。下軸承座 21 在軋輾側設有法蘭，換輥時與軋輥、軸承盒等一起抽出。在軋制過程中下軸承座用固定在機架上夠
初軋機的軋輥經常在很大的壓力和扭矩下工作，而且在可逆運轉中，慣性力及沖擊力都較大。
因此，對初軋機的軋輥主要要求是有足夠的強度。軋輥一般用高強度鑄鋼或鍛鋼，以及高強度鑄鐵制 成。常 用材 料 有 40Cr、50CrNi、60CrNi、60CrMoV等。在初軋機上，成功地使用了球墨鑄鐵軋輥及60SiMnMo 鍛鋼軋輥。
