初軋機的軋制壓力很大，所以一般采用封閉式機架。他與一般機架不同之處在于；牌坊前后立柱的下部各有一個安裝機架輥的孔和眼尾槽（見圖3—7），眼尾槽也是為安裝機架輥用的，也就是機架每個立柱上留有放置兩個機架軋輥的位置。初軋機上設置機架輥，其原因是在頭寄到軋制時，軋件很短，為了便于喂鋼，必須配置有驅動裝置的機架輥。為了適應重錘平衡，在機架立柱上，窗口內側每邊都有容納平衡頂桿的槽，此糧草反映在機架下橫梁上為相應的兩個通孔。

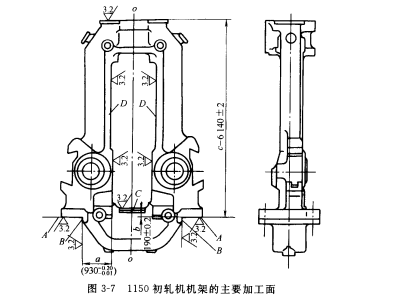

機架是軋鋼機主要零部件，為了保證正常軋制，為了保證必要的軋制精度及安裝調整的方便，對機架的機械加工有嚴格的要求。下面以1150初軋機機架為例，簡單地介紹機架加工方面的技術要求（見圖3-7）
①兩個機架支腳A應在一個水平面內，部重合偏差大于0.1mm，支腳側面V應相互平行，且垂直于A面，不垂直度每米大于0.5mm，否側將使加工和總裝時發生很大困難。
②窗口兩側D平面應互相平行，并嚴格與主平面A垂直（不垂直度每米不大于0.15mm），并與B面平行（不平行度每米不大于0.20mm）嚴格控制距離A的公差，以保證兩個牌坊的窗口側面在同一平面內。
③以窗口地面C與A面平行，不平應度每米不大于0.1mm，并嚴格控制距離b的公差以保證兩個牌坊窗口肚面在同一水平面內。
④機架頂面E應與A面平行，不平行度每米大于0.1mm，保證尺寸c的公差，以保證兩個牌坊的頂面基本上在同一平面內。
⑤壓下螺母鏜孔的中心線（窗口中心線）o-o 應嚴格與B面平行（不平行度每米不大于0.2mm），并與A面垂直，以保證壓下螺絲中心與A面垂直。
