型鋼軋機的軋輥大部分采用開式的膠木瓦軸承，膠木瓦具有較小的摩擦系數和較高的耐磨性，并且用水潤滑時具有足夠的承載能力，但彈性變形大，對產品精度要求較高的大，中，小型線材，宜采用滾動軸承或油膜軸承。
650型鋼軋機采用開式膠木瓦，軸瓦配置如圖4-6圖所示，中輥由于上，下過鋼，軸頸的部為尺寸較小的輔瓦，輔瓦僅承受上軋輥的重量，又稱為拖瓦。

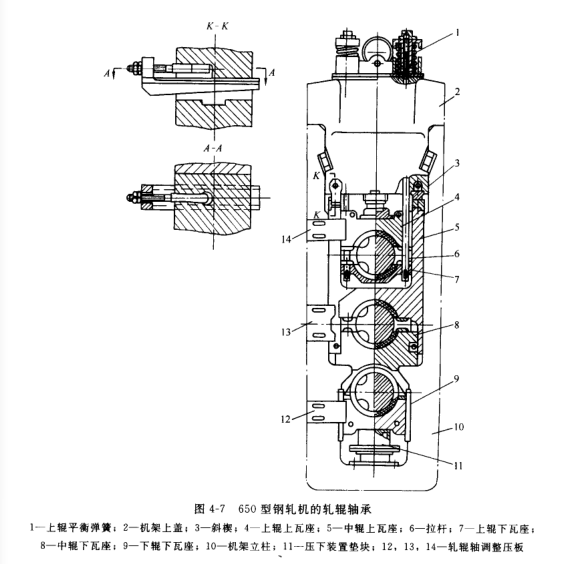

650型鋼軋機的軋輥軸承如圖4-7所示，五塊整體壓制徑向和軸向膠木瓦分為別裝在相應的五個瓦座中，除中輥上瓦座5的材料為ZG40Cr外，其余瓦座為ZG35，上輥上瓦座4通過墊塊與壓下螺絲端部接觸，下壓座7通過拉桿6（每邊一根）掛在平衡彈簧上。為便于換輥，中輥上瓦座5是“H”形瓦座（簡稱H架），他向下的兩條腿通過嵌于機架上蓋燕尾槽中的斜楔3支撐在機架上，當中輥襯瓦磨損時，可通過斜楔3進行調整，使“H”形瓦架始終壓在中輥輥頸上中輥的下瓦座8直接支靠在機架立柱的凸肩上，下輥只有下瓦座9，它通過墊塊11直接支在壓下螺絲上。
