型鋼軋機主傳動裝置的作用是將電動機的運動和扭矩傳遞給軋輥。他一般由減速機，齒輪座，連接軸和聯軸節（器）等部位組成。

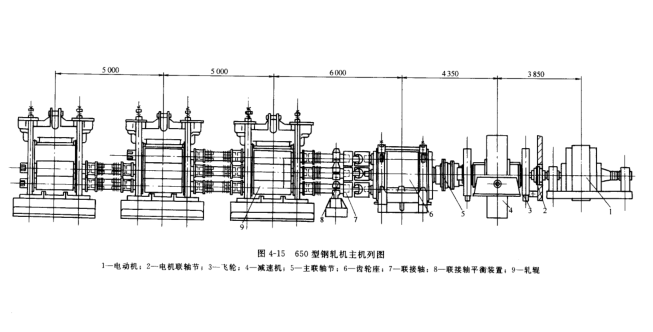

圖4-15所示為650型鋼軋機主機列圖，電動機1的運動和力矩通過電動機連軸節2，減速機4，朱連軸節5，齒輪座6和連接軸7傳遞給軋輥9，在此傳動中設置了飛輪3及聯軸節平衡裝置8.
（一）減速機
減速機的作用是將電動機較高的轉速變成軋輥所需的轉速，當軋輥轉速小于200~250r/min時，在主傳動中設置減速機。
（二）齒輪座
當工作機座的軋輥由一個電機帶動時，采用齒輪座將電動機或減速機傳來的運動和力矩分配給三個軋輥，在型鋼軋機上采用中間齒輪為主動。
（三）連接軸
軋鋼機齒輪座，減速機，電動機的運動和力矩，都是通過聯接軸傳遞給軋輥。型鋼軋機一般采用梅花接軸和聯合式接軸。對速度較高的小型軋機和線材軋機，雖然軋輥調整量不大，但考慮到能在高速下平紋地運轉，一般采用齒式接軸。
（四）聯軸器（節）
連軸節包括電機連軸節和鑄連軸節。電機連軸節用來連接電動機與減速機的傳動軸，而 主連軸節則用來連接減速機與齒輪座得1傳動軸，用途廣泛的是齒輪連軸節。
