冷拔的特點是多道次循環性生產。在鋼管生產的循環過程中，拔制本身只占 30%～35%的時間，其余時間都花費在中間輔助工序上。在短芯棒拔制的一個循環中，原始管料截面積只能減縮 32%~38%，在長芯棒拔制的一個循環中，原始管料截面積只能減縮 36%～42%，用冷拔方法生產薄壁管需要3～5個循環。為了實現鋼管的冷拔，需要配置大量的輔助設備和很大的廠房。在冷拔生產中有大量的金屬以切頭和氧化鐵的形式消耗掉了。用冷拔方法生產高合金鋼管比較困難。
冷拔方法的優點∶生產靈活，工具簡單，冷拔機結構簡單、容易操作和維護，生產率高。在輥式冷軋管機上冷軋鋼管的特點，在每一循環中有可能把管料的截面積減小 75%～85%，這是因?yàn)樵诶滠堖^(guò)程中金屬的變形條件比冷拔時好得多。用冷軋方法生產薄壁管可大大減少主要工序和輔助工序，從而可以顯著地降低金屬、燃料、動力和輔助材料的消耗，可以縮短和改善生產流程。在合金鋼管以及低塑性鋼管的生產中，采用冷軋法就更有效了。
一、冷軋管機的組成和布置
目前用冷軋的方法可以軋制直徑為 φ4～450mm、厚度為0.2～35mm管材。所用軋機主要為二輥式冷軋管機和多輥式冷軋管機。冷軋管機本身由各種設備和機構組成，一般包括以下幾個部分。
（一）軋制設備
由工作機架、工作機架的底座、傳動機構、前卡盤和中間卡盤組成，這一部分 設備用來直接軋制鋼管。
（二）受料臺
放置待軋的管料和在軋制時送進和回轉管料，包括裝料臺、中心架、送進回轉機構、 主傳動、管料卡盤。
（三）后臺
這一部分機構用來在裝料時移動芯棒桿和在軋制時固定芯棒桿，包括芯棒桿卡盤的固定機構、芯棒桿返回機構、返回機構的傳動機構和中間連接部分。
（四）出料臺
用來收集軋制后的鋼管，包括算條和料筐在內的受料槽、鋸和撥料機。
（五）液壓操縱裝置
用來儲油和向各液壓缸供油，包括泵、分流閥、重力蓄力器和油管等。
（六）潤滑和冷卻系統

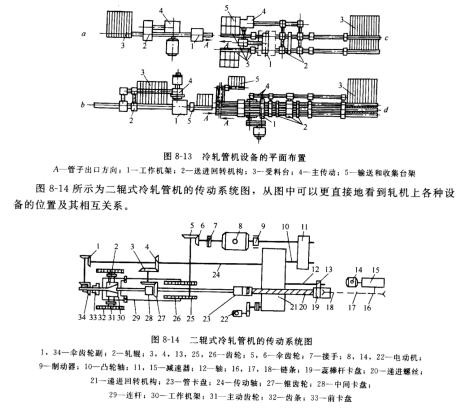

用來向冷軋管機各個機構、管料和所軋管子供應潤滑油和冷卻液，可以分為稀油站、干油站和冷卻液站。冷軋管機設備的平面布置，如圖 8-13所示。
工作機架30由主電動機8通過接手7和傘齒輪副5和6傳動。齒輪 5使齒輪 25及 26 傳動，齒輪 26 通過連桿 29使工作機架作往復移動。在工作機架作往復移動的同時，裝在軋輥輾頸端部的主動齒輪 31沿著固定在機座上的尺條 32 滾動，帶動軋輾 2作同步往復轉動。主電動機還通過減速機 11使送進回轉機構 21的凸輪軸 10轉動。在主電動機軸上裝有制動器 9。送進回轉機構傳動前卡盤 33 和中間卡盤 28的傳動軸 24，傳動使管料卡盤 23 運動的送進螺絲 20 以及軸 12。軸 12 上裝有齒輪 13，齒輪 13同芯棒桿卡盤上的齒輪嚙合使它轉動。
當送進回轉機構上的齒輪傳動套在送進絲杠上的青銅螺母時，送進絲杠和管料卡盤向軋制方向移動。送進絲杠和管料卡盤由另一個電動機 22傳動作快速返回。
中間卡盤 28的軸由傳動軸 24 通過齒輪 4、3和 27 傳動，而前卡盤的軸則通過傘齒輪副1 和34 傳動。芯棒桿卡盤19 由鏈條17和鏈輪 18 與16傳動。主動鏈輪16由電動機14通過減速機 15 傳動。不同形式的軋機其傳動系統存在一些區別，特別是輔助裝置。
多輾式冷軋，管機的傳動系統與二輥式軋機的沒有原則區別。多輥式冷軋管機的主電動機通常布置在車間地平面以下。主電動機通過皮帶輪帶動曲柄連桿機構的主動齒輪轉動。借助曲柄連桿機構和杠桿系統工作機架和軋輥架產生往復移動。杠桿系統布置在工作機架的前面或后面。
